產品名稱：導軌式無線WIFI轉1口 RS-232/485/422串口服務器
產品型號：UT-6801S-WL
工作溫度：-40~85℃
防護等級：IP30
安裝方式：導軌式安裝
產品概述：
產品支持串行終端到TCP/IP之間數據轉換，內部集成TCP/IP協議棧，實現RS-232/485/422串口與 TCP/IP網絡接口的數據雙向透明傳輸，使得串口設備能夠具備聯網功能。內部集成 ARP，IP，TCP，HTTP，ICMP，UDP 等協議。所有程序提供中英文界面，有設置向?qū)В子诓僮鳌?廣泛用于機器人行業：分揀機器人、小型貨運機器人等領域。
功能特性：
支持802.11b/g/n無線標準
支持無線工作在STA/AP/AP+STA模式
支持1路RS-232/485/422串口，實現遠程控制功能
支持1路10/100Base-T(x)以太網接口
支持Reset 鍵恢復出廠設置
RS232串口提供3路信號，包括RXD, TXD, GND

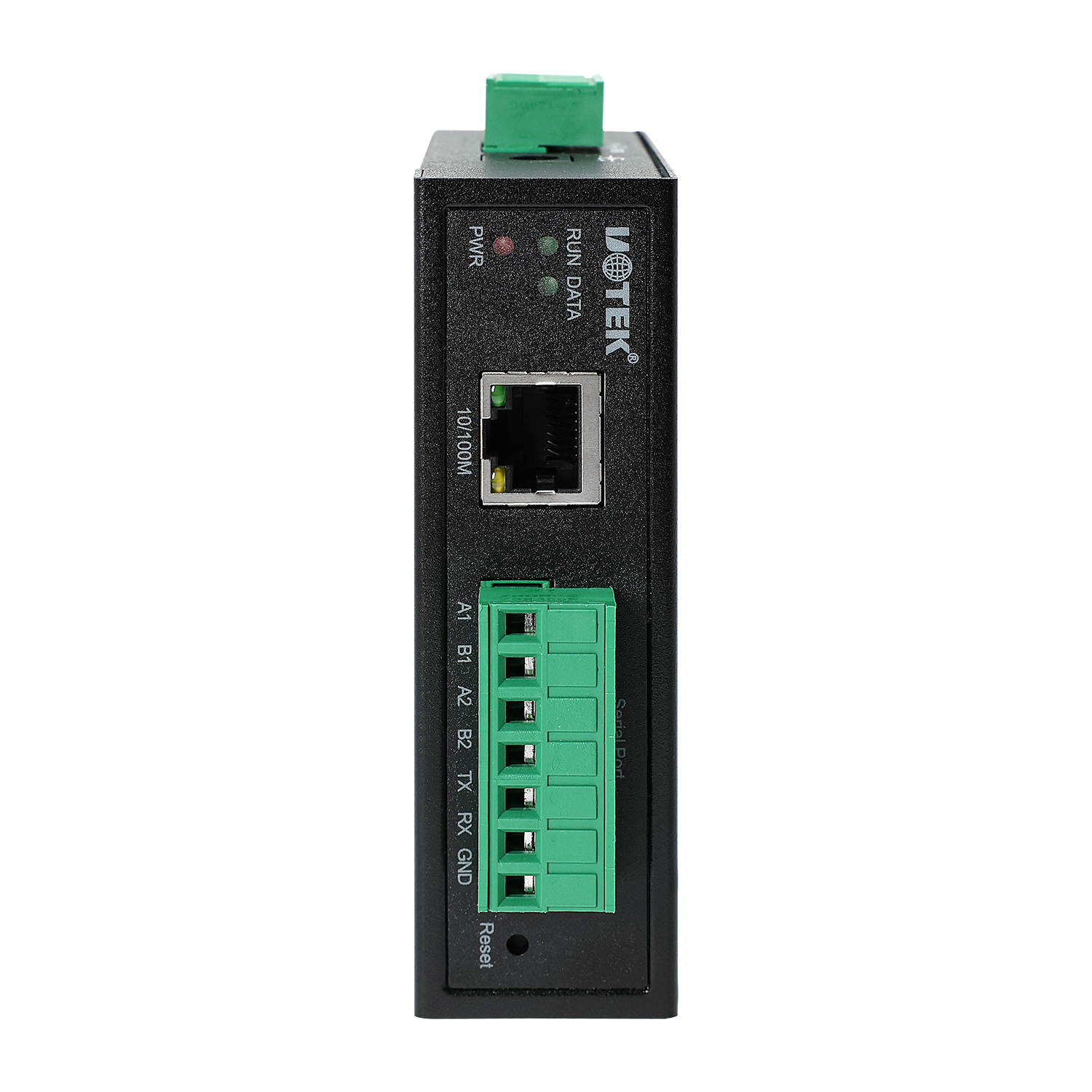

RS485/RS422串口提供A1,B1,A2,B2
支持MCP、VCOM虛擬串口
支持串口±6KV防靜電保護，網口1.5KVAC隔離保護
支持心跳包、注冊包功能
支持Web固件升級
產品參數：
接口

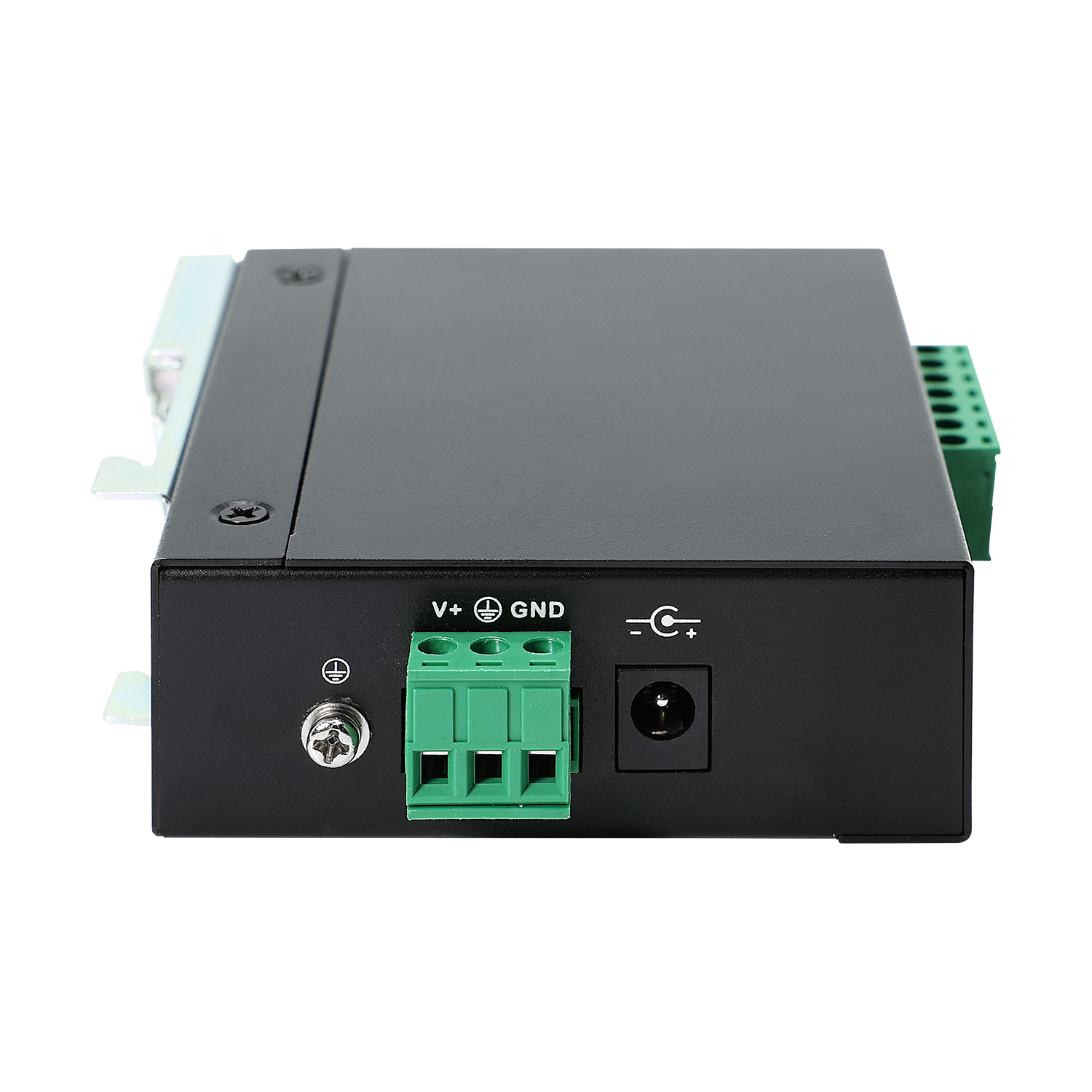

電源接口：1×DC座子、1×3Pin 5.08端子，內置防反接
以太網接口：1×RJ45，1×10/100Base-T(x)
天線接口：標準SMA陰頭，特性阻抗50歐
串行接口：1×7Pin 5.08端子
LED指示燈：PWR電源燈，RUN運行燈，DATA串口燈
按鍵：1個出廠復位按鍵RESET
電源需求
輸入電壓：DC 12-48V
功耗
最大輸入功耗：1.9W
機械特性
外殼：IP30防護等級
凈重：248g
安裝方式：導軌式安裝
尺寸（長×寬×高）：100 mm×80mm×30mm（不含安裝件）
傳輸距離
RS-232：15m
RS-485/422：1200m
工作環境
工作溫度：-40~85℃
儲存溫度：-40~85℃
相對濕度：5% ~95% (無凝結)
支持協議
ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS等協議
工作模式
VCOM、MCP、TCP Server、TCP Client、UDP Client、Modbus TCP Server、Modbus TCP Client
串口參數
接口類型：RS-232、RS-485、RS-422
RS485/RS422波特率：300-921600bps
RS232波特率：300-115200bps
校驗位：None、Odd、Even、
數據位：5、6、7、8
停止位：1、2
認證標準
EMC：EN 55032/24
EMI：CISPR 32，F(xiàn)CC Part 15B Class A
EMS：IEC61000-4-2 ESD 接觸6KV,空氣8KV
IEC61000-4-3 RS 3V/m
IEC61000-4-4 EFT 電源2KV,信號1KV
IEC61000-4-5 Surge 電源2KV，信號2KV
IEC61000-4-6 CS 3V/m

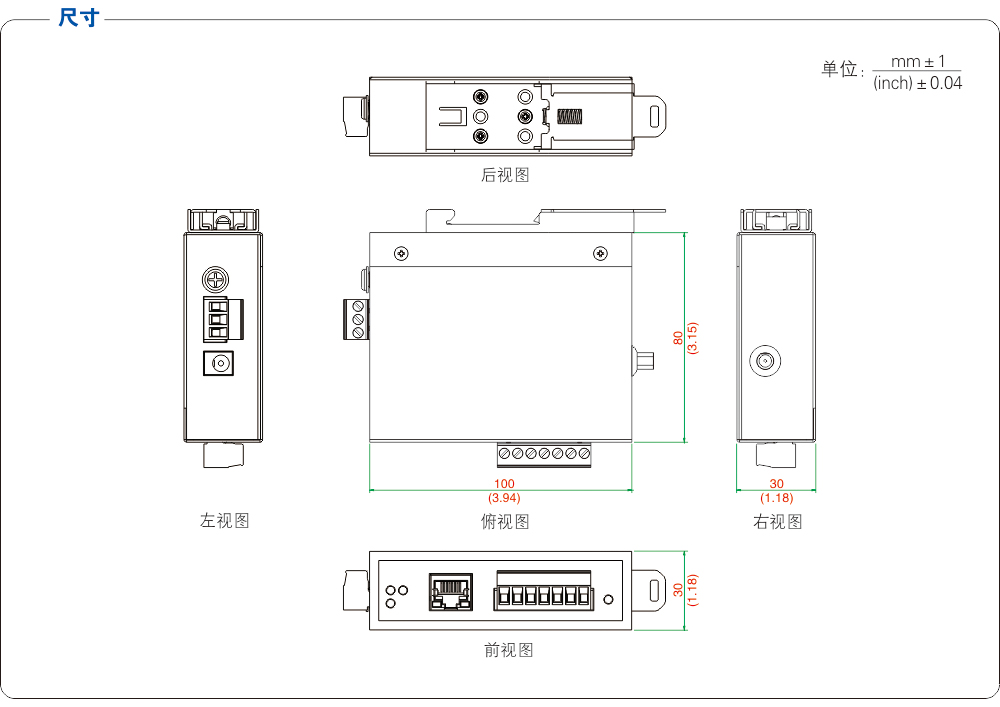

產品尺寸：

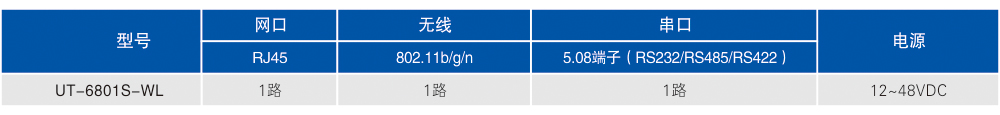

訂購信息：
